PiHome Pro a PiHome Kit jsou sestavy chytré domácnosti s předinstalovaným a předkonfigurovaným OpenHAB nebo Home Assistant spolu s nízkonapěťovým hardwarem vycházejícím z modelového chytrého domu v naší sekci Návody. PiHome Pro je předem zapojený a dodávaný jako hotová sestava v rozvaděči od společnosti Hager. Pro PiHome Kit postupujte podle schématu zapojení a instalačního průvodce a sestavte a zprovozněte nízkonapěťovou část svépomocí.

Instalaci a připojení vysokonapěťové části (není součástí Pi-Home) vždy svěřte vašemu elektrikáři.

✅ Plug-and-play: předinstalovaný openHAB nebo Home Assistant, vyladěný pro rychlé zprovoznění

✅ Vhodné pro DIY: přehledné schéma zapojení, popisky a průvodce krok za krokem

✅ Škálovatelné: začít lze v malém a rozšiřovat na desítky okruhů, senzorů a scén

✅ Nezávislé na značce: postupně integrujte oblíbená zařízení (IoT, FVE, BEV)

✅ Bezpečné již v návrhu: logiku řešíte vy, bezpečnost váš elektrikář

Zvolte způsob realizace

Vyberte si cestu podle svých dovedností a časových možností:

Kompletně svépomocí – nakupte moduly, následujte postup a vše si přizpůsobte sami.

PiHome Kit – připravené komponenty pro modelovou konfiguraci, předinstalovené RPi, sestavení a zapojení je ale na vás.

PiHome Pro – na zakázku, plně vydrátovány, otestovaný slaboproudý rozvaděč.

Ukázka PiHome

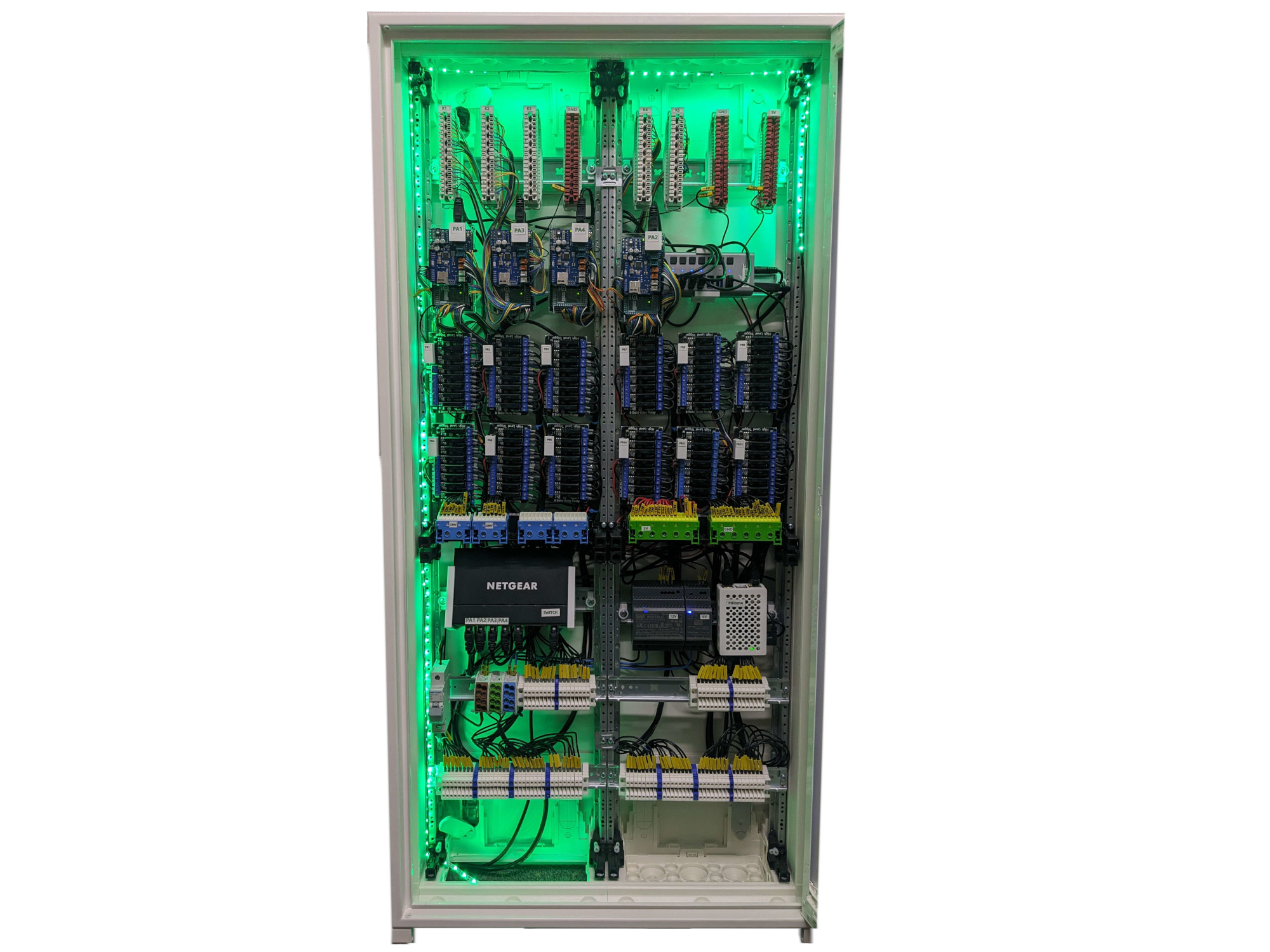

PiHome Pro

PiHome Pro

Příprava

Pro hladkou instalaci a dlouhodobou spolehlivost doporučujeme následující:

Strukturovaná kabeláž v hvězdicové topologii

• Hvězdicová topologie pro vysoké i nízké napětí, kde všechna ovládaná zařízení/okruhy končí v rozvaděčích.
• Osvětlení: každé nezávisle ovládané světlo/skupina na vlastním kabelu (např. CYKY 3x1,5 dle ČSN) do silnoproudého rozvaděče.
• Zásuvky: seskupte několik zásuvek do jednoho ovládaného okruhu, každý okruh na vlastním kabelu (např. CYKY 3x2,5 dle ČSN) do silnoproudého rozvaděče.
• Žaluzie/rolety: každý motor na vlastním kabelu (např.CYKY 5x1,5 dle ČSN) do silnoproudého rozvaděče.
• Vytápění: elektrické – každá zóna na vlastním kabelu do silnoproudého rozvaděče; teplovodní – každý ventil do slaboproudého rozvaděče.
• Exteriér: vánoční osvětlení, fasádní světla, sauna, bazén – každý ovládaný okruh na vlastním kabelu dle projektu do silnoproudého rozvaděče.
• Tlačítka: vyhrazený UTP (nebo lépe FTP) CAT5e nebo vyšší. Jeden UTP podporuje až 7 tlačítek; plánujte cca 4 a ponechte rezervní páry - kabely do slaboproudého rozvaděče.
• Senzory: vyhrazený UTP/FTP CAT5e+ pro teplotu, vlhkost, PIR, CO2. Na jeden kabel lze sdružit 2–3 senzory; plánujte rezervy - kabely do slaboproudého rozvaděče.

Tip: Pokud na něco zapomenete, lze využít bezdrátová relé a senzory — ale kabely jsou základ: spolehlivější, bezpečnější a často dlouhodobě levnější.

Rozvaděč

➡️ Pro DIY nebo startovací sadu připravte dle velikosti objektu nízkonapěťový rozvaděč o velikosti od 1200 × 800 × 300 mm (V × Š × H). (PiHome Pro rozvaděč obsahuje.)

➡️ Tato velikost obvykle pokryje ~100 ovládaných okruhů, 50 senzorů a 50 tlačítek.

➡️ Ve vysokonapěťovém rozvaděči použijte instalační relé pro každý ovládaný 230V AC výstup. Aktuálně doporučujeme relé Hager ERC125S. Zahrňte je do elektroprojektu a vyhraďte dostatek místa na DIN liště.

Znalosti

💡 Není vyžadována znalost programování, vývoje ani Linuxu.

💡 Nabízíme poradenství i zaškolení pro instalaci, konfiguraci, každodenní používání i počáteční zprovoznění.

💡 Pokud jste technický nadšenec, který umí používat smartphone nebo zapojit světlo tak to zvládenete. Získané dovednosti se vám budou hodit i pro budoucí projekty (např. fotovoltaika, zavlažování, skleník, sauna atd.).

Co ještě potřebujete k verzi PiHome Pro?

PiHome Pro je kompletní nízkonapěťová sestava. Stále však budete muset doplnit vstupy (fyzická tlačítka). Pro velikost objektu jak je náš modelový dům budete dále potřebovat:

Tlačítka

40× tlačítek – libovolná jednoduchá, dvojitá nebo čtyřnásobná tlačítka 230 V, např. od Berker/Hager.

Relé (výstupy) pro modelový dům (navíc ke klasické elektroinstalaci)

• 29× relé pro osvětlení
• 22× relé pro zásuvkové okruhy
• 10× relé pro elektrické podlahové vytápění
• 26× relé pro žaluzie/rolety

* Doporučujeme relé Hager ERC125S (tichá, energeticky úsporná 0,8 W a s možností manuálního ovládání v nouzi).

Předběžný rozpočet pro objekt velikosti modelového domu

* Pro tlačítka je potřeba pouze UTP kabel.

** Výběr relé závisí na umístění rozvaděče (požadavky na hlučnost). Existují levnější varianty (EATON Z-230, Finder). Poraďte se se svým elektrikářem — vhodných alternativ je více.

Komplet svépomocíStavět s PiHome Kit Hotové řešení PiHome Pro
